ODN（光分配网络）是 PON 里局端 OLT 到用户端 ONU 之间那一整段无源光路：光缆、分光器、法兰、跳线，再加上一堆熔接点和冷接点。它自己不取电、也不发告警，可一旦某处光衰过了线，下游一整片用户就集体掉线。运营商的运维台账，无源光网络故障工单里有五六成最后都定位到了这段光路——「PON 故障一半在 ODN」的说法就是这么来的。

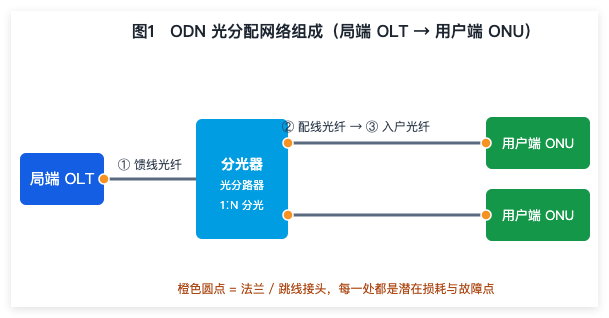

▲ 图1：ODN 把一路局端光分配到多个用户，全链路无源，每个橙色接头都是潜在故障点。
拆开看，从机房到用户桌面大致是三层光缆加三类无源器件：
1、馈线光纤：从 OLT 出来、一路铺到光分配点（FDH/光交箱）的主干光缆，距离最长，通常走管道或杆路。
2、配线光纤：从光分配点到楼栋或分纤箱这一段，把光往用户侧再送一程。
3、入户光纤（Drop）：最后那几米到几十米，进到用户家里接 ONU。
4、分光器（光分路器）：把一路上行光劈成 N 路下发给用户的无源器件，靠 PLC 芯片分光，不耗电。
5、法兰 / 适配器：光缆与设备、跳线之间对插的接口，端面脏了就出事。
6、跳线：机房和光交箱里那截短光纤，用来把不同段落接起来。
三层光缆串起来，中间夹着分光器和若干个法兰、熔接点。链路越长、接头越多，出问题的概率就叠加上去了。
光纤弯得太狠，光会从纤芯漏出去，这叫弯曲损耗。宏弯是肉眼可见的硬折——绑扎时打死折、走线拐直角、被重物压住；微弯更隐蔽，是护套受压或温度波动让纤芯轻微变形。
单模光纤的最小弯曲半径一般按 30mm 算（G.657 抗弯纤能放宽到 10mm 上下）。半径一旦小于这个阈值，损耗就往上蹿，而且弯得越死、波长越长越明显：同一处弯折在 1550nm 下的漏光远比 1310nm 严重。现场最常见的是扎带勒太紧、余长盘绕半径不够，单个弯点吃掉 0.5dB 甚至更多是常事。用 OTDR 打两条波长对比，波长相关性强的基本就是弯折，而不是熔接不良。
两条光纤要接起来，基本就两条路：熔接用熔接机把纤芯熔融成一体的，单点损耗能压到 0.02–0.1dB，接头透明、几乎无反射，寿命按十年来算；冷接（机械接续）靠冷接子加匹配液把两根纤芯对准，不用带机器，几分钟搞定，但单点损耗普遍在 0.1–0.5dB，匹配材料还会随温湿度老化和形变，时间一长损耗漂移、反复掉线。

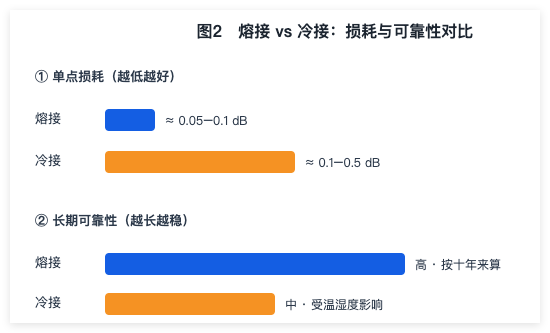

▲ 图2：熔接损耗低、寿命长；冷接快但损耗大、怕老化。主干该熔接就熔接。
所以主干、馈线这种「接一次要用很多年」的地方，该熔接就熔接；只有入户末端应急、或者实在没有熔接机时，才拿冷接顶上。把冷接当永久布线用，后期运维会来找你算账。交付时把控施工质量才是根本，锐应科技在无源光网络项目里主干优先熔接，了解接入方案。
部件 | 常见故障 | 对业务的影响 |
馈线 / 配线光纤 | 弯折受压、鼠咬、断纤 | 光衰骤增，下游整段 ONU 批量掉线 |
分光器 | 进水、封装老化、端口失衡 | 部分分支收光劣化，用户速率掉档 |
法兰 / 适配器 | 端面脏、松动、氧化 | 收光波动、误码，间歇性掉线 |
跳线 | 弯曲半径不足、插错端口 | 单户反复掉线，排查极耗时间 |
熔接点 | 虚熔、热缩管进水 | 接头损耗变大，时延升高 |
冷接点 | 老化松动、温差形变 | 故障复发率高，越修越糟 |
几个原因叠在一起：
第一，无源等于「无监控」。OLT、ONU 好歹能网管、能上报，它全程不取电，没有任何自检。链路劣化到用户掉线之前，网管上看不到任何预警，只能等报修。
第二，接头和熔点太多。一个 1:128 的 GPON，从 OLT 到用户中间往往有十几个甚至更多的法兰、跳线、熔接和冷接点，每多一个物理连接就多一个失效点。
第三，现场环境差。分光器装在光交箱、人井、楼道光分箱里，日晒、受潮、积灰、鼠咬一样不落；法兰端面沾了灰或松了，收光就忽高忽低。
第四，施工质量因人而异。冷接老化、熔接虚焊、热缩管进水，这类问题根子在当初施工，爆出来却是半年一年后的半夜故障。
第五，难定位。无源链路不能用网管 ping 出来，得带着 OTDR 一段段打，排障耗时远超有源设备。
这几条合起来，光分配网络故障占比高就不奇怪了。它占着 PON 投资的大头，却是最不被实时监控的一环。
ODN 和无源光网络是什么关系？
无源光网络（PON）指整张「局端—光分配—用户端」都不用有源中继的网；它特指其中光分配这一段，也就是 OLT 和 ONU 之间的无源光路。
分光器插损越大，用户就越慢吗？
插损大不直接拖慢速率，而是吃掉光功率预算。预算见底时 ONU 收光低于灵敏度，就会频繁掉线、误码，体验上就是「又卡又断」。1×128分光器的插损上限约 23dB，比 1×64 的 20dB 又多吃 3dB，所以高分光比更吃预算。
冷接能当永久布线用吗？
应急可以，永久不行。冷接损耗大、怕老化，适合入户末端临时抢通；馈线、配线这类长期线路还是熔接更稳。
怎么判断掉线是 ODN 还是 OLT 的问题？
同一 PON 口下一片用户同时掉，多半是分光器上游的 ODN 或 OLT；只有单户掉、且时好时坏，先查他家门口的法兰、跳线和冷接点。拿光功率计测收光，低于 ONU 灵敏度（Class B+ 约 -27dBm）基本就是这条光路的光衰。
OLT 再强，光路断了也白搭。光分配网络看着只是一堆线和接头，却是无源光网络故障的重灾区——管好熔接质量、少留冷接、把法兰端面擦干净，比换更猛的局端更省心。
