TSN（Time-Sensitive Networking，时间敏感网络）不是一种新的物理网络，而是在标准以太网上加了一套"确定性时延"机制。好比传统以太网像快递包裹：谁先抢到资源谁先走，时延忽大忽小；TSN则像高铁时刻表：每个数据流什么时候出发、走哪条轨道、多久到达，都能提前定好。支持 IEEE 802.1 的 TSN 系列标准的工业以太网交换机，就能在普通双绞线/光纤上跑微秒级同步和控制业务。
工业控制、机器人协同、汽车产线、电力保护这些业务，对时延不是"尽量快"，而是"必须稳定"。比如运动控制要求指令周期 250μs–1ms，时延抖动超过几十微秒就会让机械臂错位；电网差动保护要求两端采样时刻误差小于 10μs，否则可能误判故障。传统以太网在重载下时延可能从几十微秒跳到几毫秒，没法满足这类需求。TSN 通过时间同步、门控调度、帧抢占、帧复制消除等机制，把时延和抖动压到可预期范围。

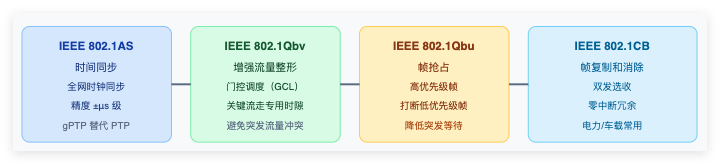

▲ 图1：TSN 四大核心标准
802.1AS 时间同步：基于 gPTP（广义精确时间协议），让网络里所有交换机、控制器、从站共享同一个纳秒级时钟。主时钟通过 Sync 报文把基准时间往下发，每个节点补偿链路时延，最终实现全网微秒级同步。
802.1Qbv 门控调度：在交换机每个出端口加一组"门"，每个门按时间片开关。关键控制流只在为它打开的时隙内发送，普通流量不能占用这些时隙。这样即使网络里有视频、FTP 等大流量，控制报文也不会被阻塞。
802.1Qbu 帧抢占：当高优先级控制帧要发时，如果低优先级帧正在传输，允许把低优先级帧"暂停"、先发高优先级帧，然后再恢复低优先级帧。这比等整个大帧发完再排队快得多。
802.1CB 帧复制消除：对最不能丢的控制指令，交换机把同一帧从两条路径同时发出去；接收端收到两份后只留一份。只要一条路径通，业务就不中断，电力差动保护常用这个。
不是所有工业以太网交换机都支持 TSN。选型时先看芯片和固件是否支持 802.1AS、802.1Qbv、802.1Qbu、802.1CB；再看端口速率和时延指标——100M 口通常能满足控制，但视频/采集流可能需要千兆；再看配置接口，最后别忘了宽温、防尘、防雷、环网冗余这些工业基本功。从生态看，2024 年 IEC/IEEE 60802 统一了工业自动化 TSN 设备 profile，不同厂商的 TSN 交换机得以互通；TSN 与 5G 确定性网络、OPC UA over TSN 的融合，正成为工业 4.0 的主流方向，选设备时优先看是否支持 60802 这类互通规范。

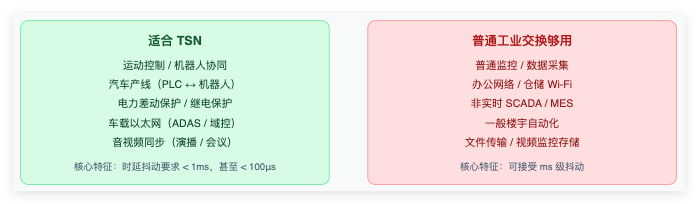

▲ 图2：TSN 适合对时延抖动有硬上限的场景；
TSN 不是万能的。第一，它不能保证端到端时延绝对为零，只能在网络规划好后保证"不超过某个值"；第二，所有路径上的交换机都必须支持 TSN，中间夹了一台普通交换机，确定性就断链；第三，配置复杂，需要提前规划每个流的周期、帧长、优先级，不是即插即用。所以上 TSN 前要做全网仿真和时钟规划，别指望买个支持 802.1Qbv 的交换机就能自动实现微秒级同步。
TSN 和工业以太网是什么关系？
TSN 是在标准以太网上叠加的一套确定性机制，运行在工业以太网交换机上。工业以太网交换机强调宽温、防尘、防雷；TSN 强调确定性时延，两者是不同维度。
TSN 能替代现场总线吗？
在越来越多的场景里可以。PROFINET IRT、EtherCAT 等现场总线原本靠专用芯片保证实时性；TSN 让标准以太网也能提供类似能力，集成度更高，但迁移需要规划和测试。
TSN 交换机是不是很贵？
比普通工业交换机贵，因为芯片要支持时间同步和门控调度。但比起专用现场总线设备 + 单独布线的方案，TSN 用标准网线/光纤，总成本往往更低。
TSN 时间敏感网络把工业控制从专用总线拉回到标准以太网：用 802.1AS 统一时间、用 802.1Qbv 预留时隙、用 802.1Qbu 抢占、用 802.1CB 做冗余。它适合运动控制、电力保护、汽车产线这些对时延抖动有硬上限的场景；普通监控和 IT 业务用管理型工业交换机就够了，不必为 TSN 溢价买单。
