PON 故障里很大一块出在光链路：光纤弯折、接头脏、熔接差、分光器衰减算错，都会让收光掉到阈值外。主要使用的工具是光功率计和OTDR，其中光功率计读收光、OTDR 找断点和损耗点，使用这两个工具可以定位八九成问题。
在ONU侧或分光器下联口接光功率计，选对波长（GPON/XGSPON 下行 1490nm、上行 1310nm；测下行收光看 1490nm）。GPON Class B+ 的 ONU 接收灵敏度约 -28dBm、饱和约 -8dBm，所以收光落在 -8dBm ~ -27dBm 算正常，越靠近 -27dBm 余量越薄。测之前先清洁光纤接头，脏头能让你误判成链路故障。

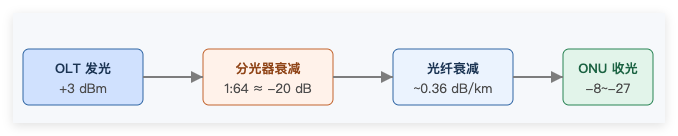

▲ 图1：一条 PON 链路的光预算组成
光功率计只能告诉你收到的光对不对，但不知道坏在哪一段。OTDR 打一束脉冲进光纤，看反射曲线：台阶是熔接/接头损耗，尖峰反射是活动连接器，曲线突然到底就是断点。测之前先断开 OLT 和 ONU（别让设备光口被 OTDR 烧坏），从局端或 suspected 段打。
项目 | 参考值 | 说明 |
GPON Class B+ 收光 | -8 ~ -27 dBm | 越靠 -27 余量越薄 |
分光器 1:64 插入损耗 | ≈ 20 dB | 含本身与均分 |
单模光纤衰减 | ≈ 0.36 dB/km | 1490nm 窗口 |
活动接头损耗 | ≤ 0.5 dB/个 | 脏头会明显变大 |

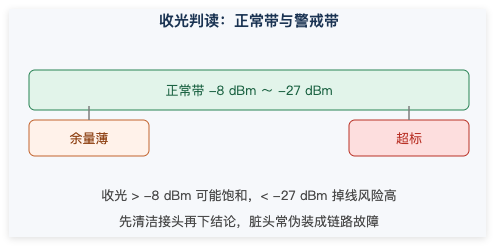

▲ 图2：现场判读——收光在 -8~-27dBm 为正常带，越靠边界越要警惕。
收光 -30dBm 还能用吗？
接近 Class B+ 灵敏度极限，余量为零，温度变化或接头稍脏就会掉线。建议查分光比、光纤距离或换成更高功率等级（如 Class C+）。
光功率计和 OTDR 必须先买哪个？
先光功率计，便宜、天天用、能快速判断收光在不在阈值；OTDR 贵，定位断点才用。两者配合最高效。
测出来收光正常但还掉线？
可能上行方向有问题（GPON 上行 1310nm 单独测），或 ONU 供电/数据配置问题。光链路正常不代表整条业务通。
PON 测光衰先拿光功率计读收光是否在 -8~-27dBm，异常再用 OTDR 找断点和大损耗点。接头先清洁再下结论，能省掉一大半误判。
