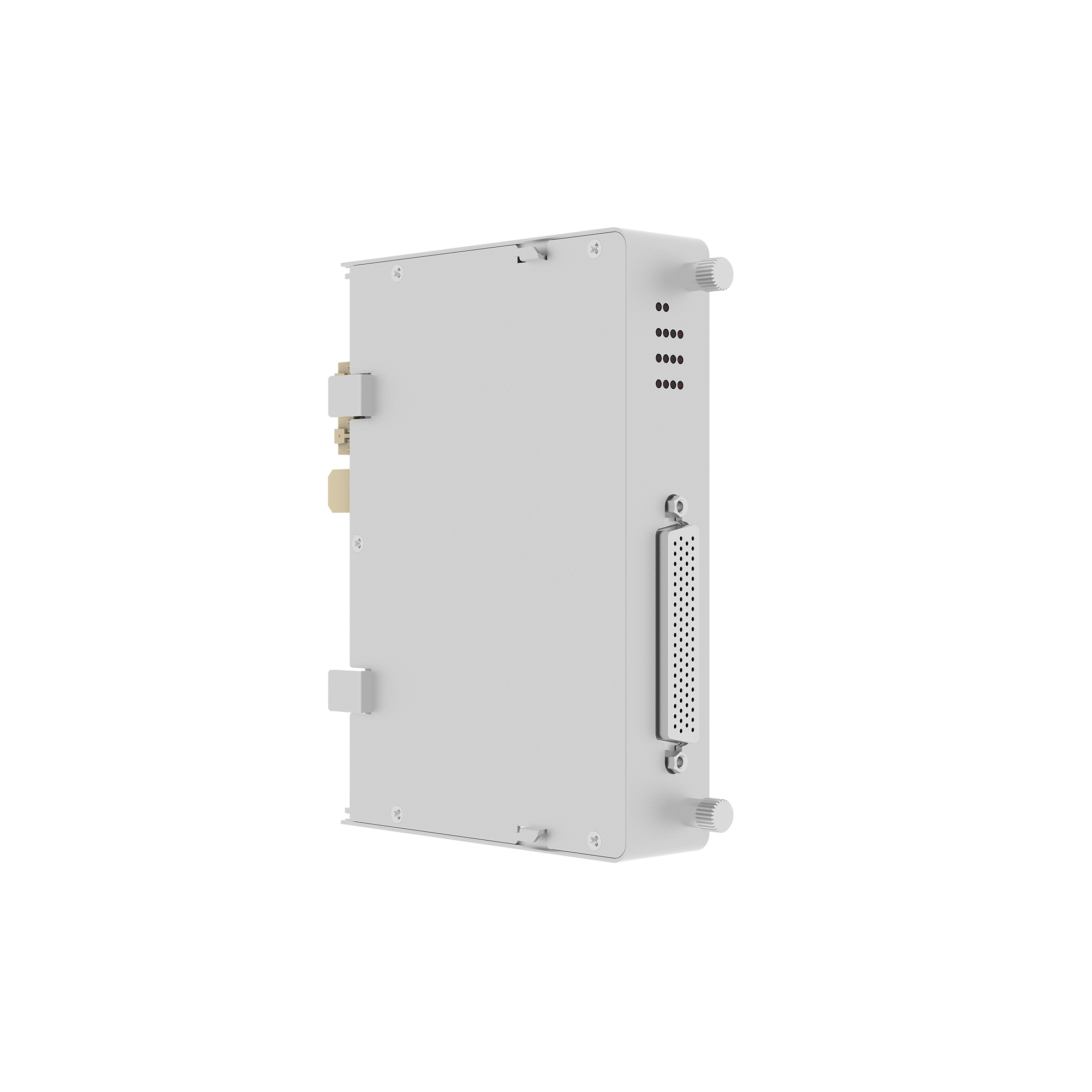

RY-FPC-SP-800P-D

多串口卡单元是模块化工控机产品的串口扩展组件，可通过高速背板总线为CPU单元扩展8路或11路带隔离的高速串口，同时集成8路隔离型DI和8路隔离型DO，广泛应用于智能制造、智慧交通、物联网网关等场景。

    优势和特点

  • 提供8路或11路带隔离串口，其中2路可设置为RS-232全功能串口
  • 每路多功能串口可配置为RS-232/485/422工作模式
  • 串口传输速率最高可达921.6 kbps
  • 每路串口均带数据收发指示灯
  • 每路串口均配置可选通的终端电阻
  • 集成8路多功能DI、8路DO

认证

获取报价 下载产品资料表
  • 概述
  • 规格
  • 资源
  • 型号
  • 报价

多串口卡单元是模块化工控机产品的串口扩展组件，可通过高速背板总线为CPU单元扩展8路或11路带隔离的高速串口，同时集成8路隔离型DI和8路隔离型DO，广泛应用于智能制造、智慧交通、物联网网关等场景。

串口
DI
DO
指示灯
电源
环境
结构
串口
通道数
8
控制器
兼容16C550
接口模式
RS-232/RS-485/RS-422
速率
300 bps ~ 921600 bps
数据位
5、6、7、8
校验位
无校验、奇校验、偶校验
停止位
1、2
FIFO
128 bytes
连接器
DB78母头 （可通过连接器转DB9公头）
隔离保护
是
终端电阻
是
DI
传感器类型
干接点/湿接点
额定电压
24 VDC
连接器
凤凰端子
DO
连接器
凤凰端子
通道数
8
输出类型
OD
额定电流
200 mA
额定电压
24 VDC
指示灯
指示灯
14（12 x 串行收发指示 , 1 x 状态指示 , 1 x 电源指示）
电源
输入电压
背板决定
连接器
CPCIe
环境
工作温度
-20℃~+60℃
存储温度
-40℃~+85℃
工作湿度
15%∼95% RH (无凝结)
结构
尺寸
150×126×28 mm
产品重量
0.3 kg

软件、固件和驱动程序

全部(0)
  • 名称
    类型 版本 操作系统 发布日期

支持文档

全部(0)
  • 名称
    类型 语言 版本 发布日期

串口通道数
DI通道数
D0通道数

RY-FPC-SP-800P-D
8
8
8
