光纤跳线、尾纤、光缆怎么区分?

    机房里最容易拿错的三样东西，是光纤跳线、尾纤和光缆。它们外观都像"细线"，但用途完全不同：跳线两端带接头用来跳接，尾纤一端带接头另一端是裸纤用来熔接，光缆内部是裸纤加护套、没有接头用来长距离敷设。接口选 LC、SC 还是 FC，则只决定机械连接的方式，和单模多模是两套维度。

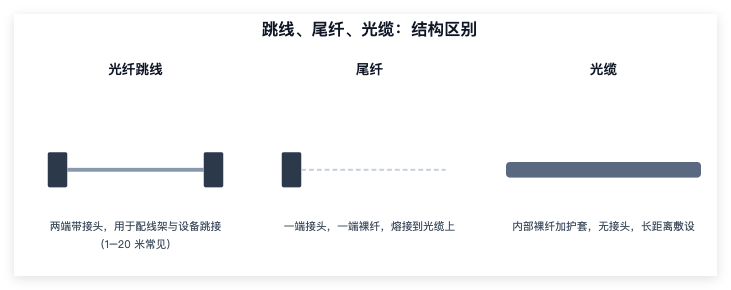

如何区分

    光纤跳线（patch cord）两端都压好了连接器，一头插设备、一头插配线架，是机房里做"最后一米"跳接用的，长度 1 米到 20 米最常见。

    尾纤（pigtail）只有一端有连接器，另一端是裸露的光纤，用来和室外/楼内光缆熔接，把光缆引到配线架。

    光缆（cable）本身没有任何接头，里面是一根或多根涂覆光纤，外面套加强件和护套，负责长距离敷设。

    这三样常常一起用：光缆敷到机房，熔接在尾纤上，尾纤插进配线架，再用跳线从配线架跳到设备。搞混的后果是，拿光缆当跳线用插不进设备，拿跳线当尾纤熔接又没裸纤可熔。

▲ 图1

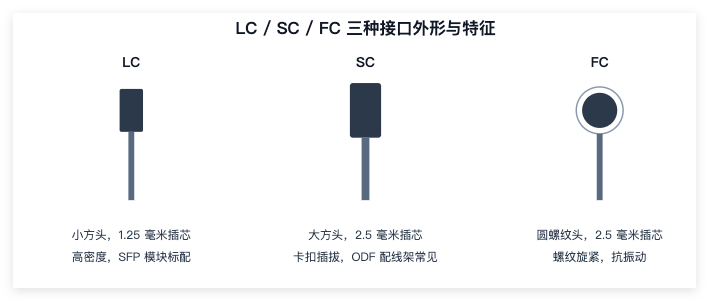

LC、SC、FC 三种接口差在哪

    LC 是小方头，插芯直径 1.25 毫米，体积小、密度高。一个 1U 配线架能塞下几十个 LC 口。SC 是大方头，插芯 2.5 毫米，插拔有卡扣手感，早年机房和 ODF 配线架常见，现在新建项目少了，但存量网络里到处都是。FC 是圆头螺纹旋紧，抗振动、防松动，过去电信局端和测试仪表用得多，现在慢慢被 LC 取代。

    还有一种 ST（圆头卡扣），老式局域网和监控里偶尔见到，新项目基本不碰。

    要注意的是，接头类型只决定机械接口，不决定单模还是多模——LC 既有单模也有多模，SC、FC 同理。选型时先定单模/多模，再选接口。

▲ 图2

单模还是多模，比接口更先决定

    单模光缆（OS2，黄皮，9/125 微米）传几公里到几十公里，配长距或 BIDI 模块，PON、跨楼、园区骨干都用它。PON 设备与光模块方案 里给出的 OLT 和 ONU 都是单模 OS2 接入，这是光功率预算决定的，没有商量余地。

    多模光缆（OM3 水绿、OM4 紫、OM5 浅绿，50/125 微米）传输距离短，OM4 在 10G 下约 550 米、100G 下约 150 米，适合数据中心机柜间、短距互联。多模模块便宜、对端机要求低，但距离一上去就上不了。

    接口和纤芯是两套维度：LC 接口的光纤，既可以是单模 OS2，也可以是多模 OM4。

参数

    插入损耗（IL）典型值 ≤0.3 分贝，好一点的到 0.2 分贝以下，数值越小越好。

    回波损耗（RL）看端面研磨方式：UPC 是蓝色平面研磨，RL ≥50 分贝，普通数据业务够用；APC 是绿色斜 8° 端面，RL ≥60 分贝，用在 PON 和模拟射频，减少反射串扰。PON 上行口基本都是 APC，拿 UPC 跳线插进去反射会抬高误码。

    双工 LC 跳线还有极性（A/B 极性）之分，交叉极性接反了两条纤收发对不上，链路不通。

现场最容易配错事项

    1、接头和法兰不匹配：LC 跳线插不进 SC 法兰，别指望靠转接器长期顶着用，机房常备对应法兰和少量转接跳线才是正解。

    2、单模跳线插到多模设备、或者反过来：纤芯直径差一倍多，耦合损耗大、收光弱甚至收不到。PON 环境单模 OS2 是铁律，施工队图省事拿多模跳线顶上，结果光衰超标、注册反复掉，这类问题在开局阶段最常见。锐应科技的PON 设备 支持APC/UPC 不同型号，方便大家选型。

常见问题（FAQ）

LC 和 SC 能互相转接吗？

    机械上可以通过 LC-SC 转接跳线或法兰转接，但那是过渡手段，长期运行还是统一成一种接口更省心。新建项目直接上 LC，密度和成本都占优。

APC 跳线为什么是绿色的，能和 UPC 混用吗？

    APC 端面是 8° 斜角研磨，绿色是行业约定；UPC 是平面蓝色。两者端面角度不同，混插会留空气间隙、反射飙升。同一链路里 APC/UPC 必须一致，不能混。

单模和多模跳线外观怎么快速分？

    看外皮颜色：单模 OS2 是黄色，多模 OM3/OM4/OM5 是水绿、紫、浅绿。再看接头，APC 绿色、UPC 蓝色。颜色对不上就先别插。

尾纤和跳线能互相替代吗？

    不能。尾纤另一端是裸纤，要熔接；跳线两端是成品接头，直接插。拿尾纤当跳线用没有可插的接头，拿跳线当尾纤用没有裸纤可熔。

结语

    选光纤线材，顺序是先定单模还是多模，再定 LC/SC/FC 接口，最后核对 APC/UPC、极性和损耗指标。把这三层都写进采购规格，现场就不会出现"线看着一样就是插不上"的尴尬。
