"交换机划了 VLAN 就安全了？"很多工厂网以为 VLAN 10/20/30 一分就隔离了，结果管理口还开着 telnet、SNMP 还是 v1、监控和办公能互 ping。VLAN 只做二层隔离，跨 VLAN 的访问策略得靠 ACL（访问控制列表）来定。本文用五步把管理面和业务面都收住。

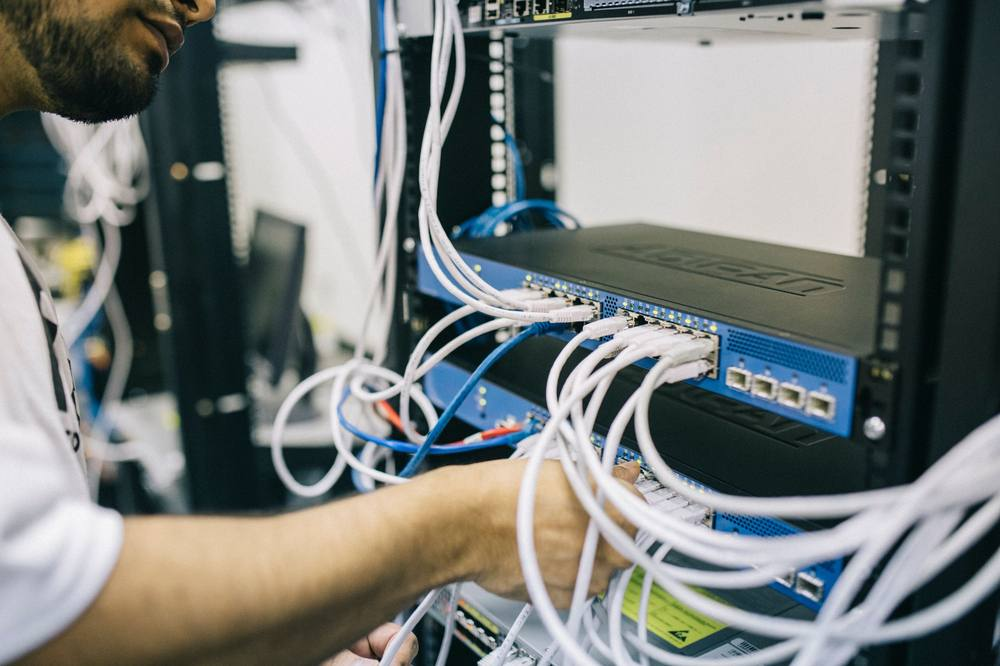

▲ 图1：接入交换机的 Console 与上联口，第一步就该从这里关掉明文管理通道。
管理面裸奔：默认 telnet 走 TCP 23 端口、明文传密码；SNMP v1/v2c 的 community 字符串明文，抓包即获。
业务面互通：VLAN 10（办公）和 VLAN 20（监控）虽二层隔离，但三层互通后彼此能访问，财务机能被摄像头网段触达。
广播外溢：没做域间 ACL，一个域的扫描流量会漏到其他域。
ACL 是交换机上的包过滤规则，按五元组（源 IP、目的 IP、源端口、目的端口、协议）匹配，命中就 permit/deny。IEEE 802.1Q 定义的 VLAN 负责切，ACL 负责"切完之后谁准过"。
管理面隔离是第一步：把交换机的 Web、SSH、SNMP 全部绑到独立管理 VLAN（示例 VLAN 99，网段 192.168.99.0/24），和业务 VLAN 10/20/30 物理分开。条件允许用带外管理口（独立 MGMT 口）更好，管理流量不占业务带宽、不被业务风暴冲垮。
锐应同系的工业交换机与 mini OLT（如 L102P 双 GE + 10GE 上联机型）均支持 ACL，接入层就能把管理面与业务面切开，不用额外上防火墙。具体能力可看锐应工业交换机方案（www.szrayin.com/Switches/）。
禁用 telnet 服务（TCP 23），只留 SSH（TCP 22）。
在 ACL 里写一条：仅允许运维段（如 192.168.99.0/24）访问 22 端口，其余 deny。
# 伪配置示意 acl 2000 rule 10 permit tcp source 192.168.99.0 0.0.0.255 destination-port eq 22 rule 20 deny tcp destination-port eq 22
把 Web(443)、SSH(22)、SNMP(161) 全部收口到管理 VLAN 99：
permit 192.168.99.0/24 → 交换机本身 22/161/443
deny 其他任何 → 22/161/443
这样摄像头网段、访客网段根本碰不到管理口。
办公 VLAN 10 禁止主动访问监控 VLAN 20，只放行 NVR 反向拉流所需端口。
访客 VLAN 30 只放互联网，ACL 拒绝其访问 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16 全部 RFC1918 私网段。
监控 VLAN 20 只允许上 NVR 与存储，禁止出公网。
▲ 图2：在网管平台按域下发 ACL 规则，域间互访策略一处定义、全园同步。
SNMP v1/v2c 用明文 community，等于把设备清单送人。改 SNMPv3（RFC 3414 USM 模型），用 AES 加密、带用户名+鉴权，并把 trap 源和轮询源都限到网管段。端口仍是 UDP 161（agent）/ 162（trap）。
接入端口开 MAC 绑定（port-security），只允许登记过的终端 MAC 上线。
配合 IEEE 802.1X，哑终端走 MAB 旁路，非法设备直接拦在认证前。
上联口开 BPDU 防护、根保护，防接错环路。
| 误区 | 后果 | 正解 |
|---|---|---|
| 只划 VLAN 不配 ACL | 域间三层互通、互访无控 | VLAN + ACL 双保险 |
| 留着 telnet | 密码明文被抓（TCP 23） | 关 23、只开 SSH 22 |
| SNMP 用 v2c | community 明文泄露 | 改 v3 + AES（RFC 3414） |
| 管理口放业务 VLAN | 业务风暴冲垮管理 | 独立 VLAN 99 / 带外口 |
1. ACL 和包过滤防火墙有什么区别？ ACL 是交换机/路由器的三层/四层包过滤，线速、无状态；防火墙状态检测更强但常是独立设备。接入层先用 ACL 收口最划算。
2. 管理 VLAN 一定要独立吗？ 强烈建议。把管理面和业务面放进同一个 VLAN，等于把家门钥匙挂在门把上。
3. SNMPv3 比 v2c 复杂很多吗？ 配置多一个用户/密钥，但换来加密和鉴权，工业网必开。UDP 161/162 端口不变。
4. 访客网怎么做到只放互联网？ 访客 VLAN 出方向只允许到公网，入方向 ACL 拒绝所有 RFC1918 私网段。
5. ACL 规则顺序重要吗？ 重要。交换机多按"先匹配先执行"，把 permit 精细化规则放前、deny 兜底放最后。
ACL 不是高级功能，是工业交换机上该默认打开的底线。管理面收敛到独立 VLAN、关 telnet 开 SSH、SNMP 升 v3、域间按业务 deny，五步做完，你的交换机从"能通"变成"可控"。锐应科技的工业交换机（www.szrayin.com）支持硬件 ACL 与 SNMPv3，园区一张网可从接入到核心统一下发策略。更多园区网络方案，可看锐应科技官网（www.szrayin.com）。
