新能源场站的网络环境是"放大版的农业户外"：光伏区几十公顷到几平方公里，逆变器按方阵散布，箱变在阵列角落，风机位沿山脊排开，站点间距动辄上公里。四条硬约束随之而来。一是距离：逆变器到升压站的距离远超网线 100 米极限，骨干只能光纤。二是户外：设备挂塔基、装箱变壳内，夏天暴晒 60℃、冬天 -30℃，还顶着直击雷区边缘的感应浪涌，设备必须宽温加防雷。三是无人：场站只有少数运维人员，网络自愈能力直接决定故障响应速度。四是多业务并存：逆变器/箱变的秒级采集、升压站内 IEC 61850 保护的间隔层通信、周界安防摄像头、功率预测气象站，安全等级和带宽特征完全不同，必须 VLAN 分域。

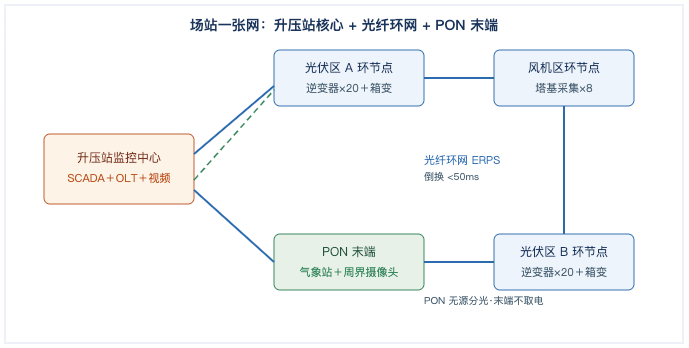

场站骨干用光纤环网：升压站为核心节点，沿光伏区、风机区、进站道路把分区交换机串成环，跑 ERPS（ITU-T G.8032），光缆被挖断或某段老化，50ms 内绕行。环上的分区交换机就地接入本方阵的逆变器和箱变数据采集单元。对沿场界长距离散布、中间没有取电条件的末端（远方气象站、河道水位点、周界远端摄像头），用工业 PON 补末端：从升压站 OLT 拉一根光纤，无源分光器带出十几个点，中间零有源设备、零取电。
| 对比维度 | 光纤环网（骨干） | 工业 PON（长距末端） | 星型直连 |
|---|---|---|---|
| 断链表现 | 绕行自愈 <50ms | 主干断则全断，需双上行备份 | 单段断该支路全断 |
| 布纤量 | 环形总长较长 | 主干一条＋分支 | 每点一条回中心，最费 |
| 末端取电 | 每节点需取电 | 分光器后零取电 | 每点需取电 |
| 时延确定性 | 毫秒级稳定 | 毫秒级 | 毫秒级 |
| 适用范围 | 主采集区互备 | 周界、气象等零散点 | 紧邻机房的小场区 |
光衰减。设环长 20km（光伏区周长约 15km + 风机区支线 5km），单模光纤衰减 0.35 dB/km，全程 7 dB；环上 6 个节点、每节点 2 个活接头，任一链路两端 4 个 × 0.5 dB = 2 dB；熔接每公里 1 个 × 0.05 dB ≈ 1 dB。最差链路（约 4km 段）合计约 3.4 dB，工业光口预算按 26 dB 计余量充足。真正要盯的是 PON 末端：OLT 用 C+ 模块对接 Class B+ ONU 预算 28 dB，若末端距升压站 12km（4.2 dB）加 1:16 分光（13.5 dB）加接头 3 dB，合计 20.7 dB，余量 7.3 dB，达标；若改 1:32 分光（17.5 dB）则余量降到 3.3 dB，贴线，此时要么升 C++ 模块要么减少分光路数。
采集数据量。40 台逆变器按每秒一帧、每帧 500 字节 = 40×0.5KB/s = 20 KB/s ≈ 0.16 Mbps；8 台风机塔基采集各 50 KB/s ≈ 0.4 Mbps；箱变与 BMS 合计不足 0.5 Mbps；气象与功率预测 <0.1 Mbps。生产数据总流量不到 1.5 Mbps——真正吃带宽的是安防：30 路摄像头 × 4 Mbps = 120 Mbps。所以千兆环网对生产数据绰绰有余，带宽规划的关键是给视频独立 VLAN 并限速，别让摄像头突发挤占逆变器采集的确定性。
| 设备 | 接口 | 接入方式 | VLAN 归属 |
|---|---|---|---|
| 逆变器 | RS485/以太网 | 采集器汇聚后接环节点 | 生产采集 VLAN |
| 箱变测控/BMS | 以太网 | 直接入环节点 | 生产采集 VLAN |
| 风机塔基采集 | 以太网/光纤 | 塔基交换机入环 | 生产采集 VLAN |
| 周界/塔上摄像头 | 网线 PoE 或光口 | PoE 接入或 PON ONU | 安防 VLAN，限速 |
| 气象站/水位点 | RS485 | 串口网关经 PON ONU | 生产采集 VLAN |
| 升压站保护/测控 | 以太网 | 按 IEC 61850 独立组网 | 自动化专用 VLAN |
锐应科技的工业交换机与 GPON 局端在场站的分工就是"环网保骨干、PON 收末端"：无风扇宽温整机装塔基和箱变旁，OLT 放升压站，整套设备选型见工业交换机方案。
场站网络的账很简单：生产数据流量小但对确定性敏感，视频流量大但可以限速排队，末端零散点位用无源 PON 收网最省。光纤环网保骨干自愈、VLAN 划清业务边界、防雷接地做扎实，这三件事做到位，几平方公里的场区就是一张十年不用大动的网。
